特定小電力無線 920MHz帯域(サブギガ帯)  RS-232C 変換アダプター

RS-232C シリアルデータ 無線通信 DS-RS9

 RTK GNSS 測量やトータルステーション 測量のデーター通信(RS232C)に最適。
BluetoothのClass1機器の通信距離はおよそ100mが限界です。
DR-RS9は、電波伝搬特性に優れた920MHz帯域(サブギガ帯)で、通信距離は見通し1km。


データ伝送用無線モデム DS-RS9
 DS-RS9本体にRS232Cケーブルを接続

RS-232C シリアルデータ 伝送用 無線モデム DS-RS9 RTK GNSS
DS-RS9
 RTK GNSS測量での使用例 (基準点)



シリアルデータ伝送用無線モデム DS-RS9
 本体 DS-RS9
外部アンテナ・USB電源ケーブル
本体 寸法 約80x50x26mm  53g
外部アンテナ 寸法 約14cm 折曲12cm



データ伝送用無線モデム DS-RS9 データ通信 テスト RTK GNSS測量

データ伝送用無線モデム DS-RS9 データ通信 テスト 596m
BASE(基準局) ←   596.110m → MOV(移動局)

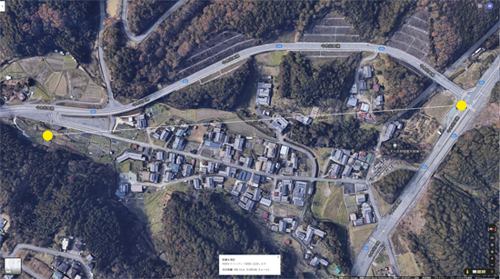

場所 奈良県吉野郡大淀町馬佐地内

BASE(基準局)

←  通信距離 596.110m  →
(9600bpsで通信)

MOV(移動局)



無線モデム DS-RS9の接続手順 (GNSS測量機接続例)

GNSS測量機へRS232Cストレートメスを接続
@ GNSS測量機へRS232Cストレートメスを接続
GNSS測量機 RS232C (DTE オス)

特定小電力無線 RS-232C 無線モデム DS-RS9 に、RS232Cストレートオスを接続
A DS-RS9にRS232Cストレートオスを接続
DS-RS9 RS232C (DCE メス)

GNSS測量機←→RS232C←→DS-RS9←モバイルBAT

モバイルバッテリー電源ONで、DS-RS9は起動します。

GNSS測量機とDS-RS9を接続は、RS232Cストレート (オス-メス)を使用します。
(RS232C オスメス ストレートケーブルはお客様でご用意してください。)



測量機 (DTE オス) →メス RS232Cストレート オスDS-RS9 (DCE メス)


無線データ通信 ( 920MHz帯 )

DS-RS9 (DCE メス)オス RS232Cストレート メス→測量機 (DTE オス)



特定小電力無線 RS-232C 無線モデム DS-RS9 は、非常に微弱な電流で動作するため一般的なモバイルバッテリーでは保護機能が働き、電力供給を止めてしまいます。IoT機器対応モバイルバッテリーをご使用ください。 参考 Amazonサイト





無線モデム DS-RS9の接続手順 (トータルステーション接続例)



現在準備中です。







●RS-232Cインターフェースのシリアル通信を無線で行うことができるデーター伝送用無線機です。
   ( トータルステーション 、 RTK GNSS 受信機 等 )

●送信データ長は最大96バイト。
●空間の伝送スピードは2.4k/4.8k/9.6k/50kbpsより切り替え可能。(標準 9.6k)
●外部アンテナでは、見通し1km以上の通信距離。(2.4kbps・10mW設定時)
●送信パワーは1mW/10mW/20mWより切り替え可能。(標準 20mW)

免許取得の必要がないデータ伝送用特定小電力無線機です。電波法に基づく技術基準適合証明、技術的条件適合認定を受けた無線モジュールを搭載しています。外部アンテナ(工事設計認証取得済み

●電波伝搬特性(見通し通信距離、回り込み)に優れた帯域であるサブギガ(Sub-GHz)帯920MHz(920.6MHz〜928.0MHz)を使用しています。
   ・ Wi-FiやBluetoothなどに使用している2.4GHz帯に比べ、より遠くまで通信可能です。
   ・電波の回折性が高く、障害物等があっても、回り込みやすいので、
      屋外での利用や工場など障害物の多い場所での利用に適しています。
            ※通信距離は、環境諸条件により大きく異なります。

●DS-RS9の主な仕様
   周波数 :920.6MHz〜928.0MHz / 200kHz Step / 計38ch
   送信出力:1mW〜20mW  +20 /-80%
   受信感度:-116dBm以下@1%BER(2.4kbps / FSK)
   変調方式:FSK / 4-GFSK
   変調速度:2.4k?100kbps
   I/F 方式 :シリアル通信(調歩同期 / CMOSレベル ) SPI通信(スレーブ)
   消費電流
      待機時:約2μA 以下(スリープモード) /  約1mA(スタンバイモード)
      受信時:約27mA
      送信時:約37mA(10mW) / 約29mA(1mW)
   電源電圧 5V  DCジャック φ2.1 センタープラス
   動作温度: -20℃ 〜 +60℃ (結露無きこと)
   保存温度: -30℃ 〜 +80℃ (結露無きこと)

本製品に防水機能はありません。ご使用の際には、雨や水しぶきなどにご注意ください。
●本製品は、モバイルバッテリー等 ( DC 5V ) の電源投入で作動します。
●本製品には、スイッチおよびパイロットランプ(電源および通信)は、ありません。
●穴の穿孔等のケース加工については、ハンドメイドで行っています。(受注生産品)
●正常な使用で製品が故障した場合、製品保証は、購入日から3ヶ月といたします。





特定小電力無線 RS-232C 無線モデム DS-RS9

特定小電力無線 RS-232C 無線モデム DS-RS9
アンテナ接続端子  DC5V   RS232C

特定小電力無線 RS-232C 無線モデム DS-RS9
 RS232C (DCEメス)

特定小電力無線 RS-232C 無線モデム DS-RS9
外部アンテナ接続端子

特定小電力無線 RS-232C 無線モデム DS-RS9
背面(基盤固定ビス)

特定小電力無線 RS-232C 無線モデム DS-RS9 専用外部アンテナ
専用外部アンテナ

特定小電力無線 無線モデム DS-RS9 RS232-DCE
RS232-DCE ATx BRx DGND

DS-RS9 本体 寸法 約80x50x26mm  重さ 53g
外部アンテナ  寸法 約14cm (折曲12cm)  重さ 14g

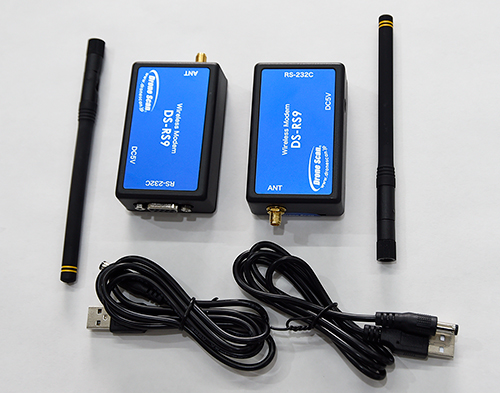

 RS-232C シリアルデータ伝送用無線モデム DS-RS9+外部アンテナ+電源ケーブル 2台セット

本体 DS-RS9 + 外部アンテナ + USB電源ケーブル 2台セット
本体 寸法 約80x50x26mm  53g
外部アンテナ 寸法 約14cm 折曲12cm 14g



 DS-RS9+外部アンテナ+電源ケーブル 2台セット価格 48,400円(税込・送料込)
                                                                  1台あたり22,000円(税抜き)
●ペアリング済み  ●ボートレート(無線、シリアルとも9600bps  ●出力20mw

この商品は、受注生産品ですので、ご注文から発送まで約1週間ほどかかります。



DS-RS9(9600bps)+外部アンテナ+電源ケーブル 2台(ペアリング)セット
販売価格
48,400円(税込・送料込)
北海道および離島は、送料550円(税込)が、かかります。


購入数
